SEMITEC非接触式温度成人在线粉色黄色APP网站下载·红外感测器TP

SEMITEC非接触式温度成人在线粉色黄色APP网站下载

THERMOPILE

是融合高精度热敏电阻和独自的硅微扩散技术的热电堆红外线成人在线粉色黄色APP网站下载。

阿里商城 规格书下载

产品详情

形名

                 10TP586T

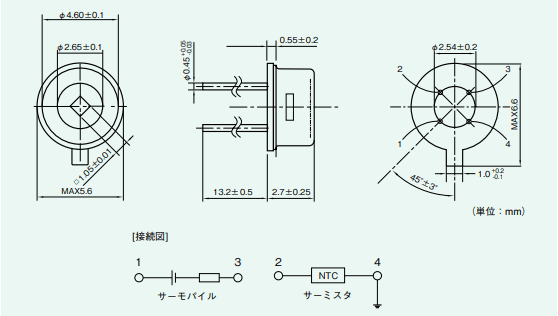

外形尺寸图



光学特性

  视野角特性



过滤特性



应用领域

耳温剂、红外温度计、安防设备，空调，微波炉和其他非接触式温度成人在线粉色黄色APP网站下载


规格


项目

值

条件

受光面积

1.05x1.05mm

吸收膜尺寸

输出电压1

200μV±30%

一

输出电压2

1.00mV±30%

一

热电堆阻值

65kΩ±30%

25℃下阻值

时定数

15ms

代表值

使用温度范围

-20~80℃

一

保存温度范围

-40~80℃

一

视野角

±50°

50%感度的入射角

过滤范围

Cut on 5 μm

一

热敏电阻阻值

100kΩ±3%

25℃下零负荷阻值

热敏电阻B定数

3435k±0.7%

根据0℃和85℃下啊零负荷阻值算出

1测定条件                                                 2测定条件

黑体炉：500k                                                黑体炉温度：37℃

创拿起与黑体炉距离：100mm                         成人在线粉色黄色APP网站下载温度：25℃

成人在线粉色黄色APP网站下载温度：298k

孔径：Φ12.7mm


可靠性

项目

实验条件

判定基准


高温


100℃1000h

热电堆：△V±2%

热敏电阻：△R±0.5%

热敏电阻：△B±0.2%

高温高湿

60℃相对湿度85% 1000h





热电阻：△V±2%

热敏电阻器：△R±0.3%

热敏电阻器：△B±0.2%


温度循环（热冲击）

10个循环

-20℃（30min）→室温

（3min）→100℃（30min）→

室温（3min）

焊接耐热性

350℃ 5s

自由落体

H=1m （枫板上）
